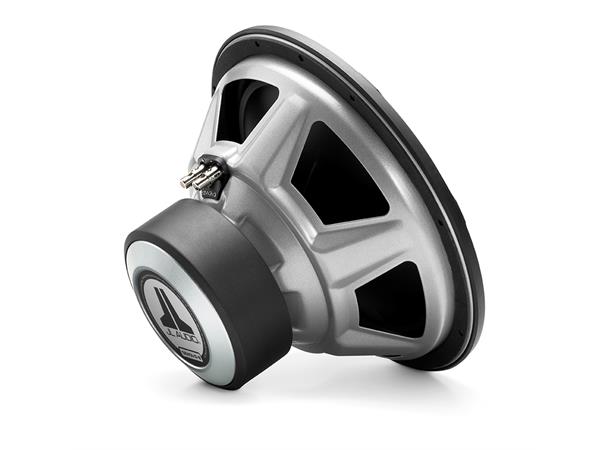

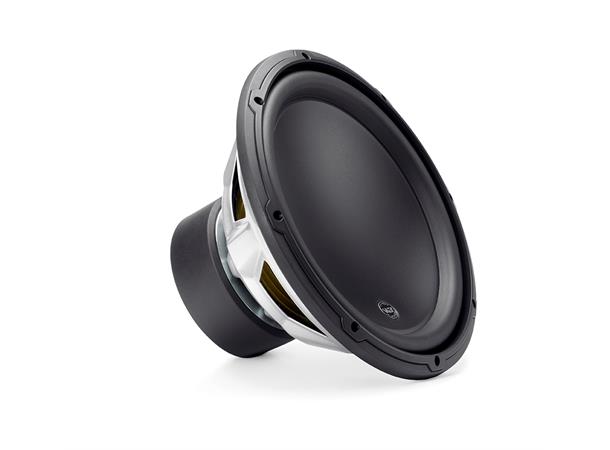

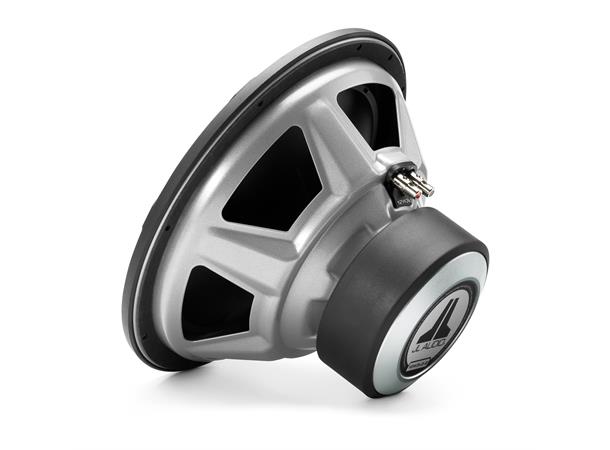

JL Audio 12W3v3-4 – 12-tommer subwoofer 500W (4ohm)
Dette er en 12-tommers kraftplugg av et basselement. 12W3v3 leverer kraftfull bass med ytelse i verdensklassen, og er perfekt til mellomstore bilstereo systemer. Bassen innehar fler av JL Audio sine eksklusive proprietære monterings tekniker, som gir W3v3 bassen forbedret linearitet og styrke.
12W3v3-4 trives med forsterkere i fra 150 – 500watt og er optimalisert for å spille i en kompakt 31,8 liter tett kasse, eller i en noe større 49,6 liter portet kasse.
Generelle spesifikasjoner:
- Kontinuerlig effekt handtering (RMS): 500 W
- Anbefalt forsterkere effek (RMS): 150 – 500 W
- Normal impedans (Znom): 2ohm
Fysisk spesifikasjoner:
- Nominell diameter: 300mm
- Samlet diameter (A): 318mm
- Diameter monteringshull (B): 281mm
- Diameter bolthull sirkel (C): 297mm
- Ytre diameter motor (D): 140mm
- Monteringsdybde (E): 169mm
- Element fortrengning: 2,01 Liter
- Netto vekt: 6,58kg
Parameter:
- Free Air Resonance (Fs) 26,72 Hz
- Electrical “Q” (Qes) 0,472
- Mechanical “Q” (Qms) 7,572
- Total Speaker “Q” (Qts) 0,444
- Equivalent Compliance (Vas) 2,844 cu ft / 80,54 L
- One-Way Linear Excursion (Xmax)* 0,510 in / 13 mm
- Reference Efficiency (no) 0.31%
- Efficiency (1 W / 1 m)** 87,15 dB SPL
- Effective Piston Area (Sd) 80,600 sq in / 0.0520 sq m
- DC Resistance (Re) 3,563 ohm
* Xmax spesifikasjonene er utledet via enveis talespole overheng metoden uten korreksjonsfaktorer brukt.
** Effektivitet (1 W / 1 m) er ikke en nøyaktig indikator på en subwoofer utgang evne og bør ikke brukes som en sammenligning med andre subwoofere å avgjøre hvilken som er "høyere".
Spesifikasjoner lukket kasse:
- Tykkelse vegg: 19 mm
- Tykkelse front baffel: 19 mm
- Volum (netto inv.): 31,8 L
- Ekstern bredde (W): 533 mm
- Ekstern høyde (H): 356 mm
- Ekstern dybde (D): 254 mm
- F3: 43,7 Hz
- Fc: 50,2 Hz
- Qtc: 0,83
Spesifikasjoner kasse med port:
- Tykkelse vegg : 19 mm
- Tykkelse front baffel : 19 mm
- Volum (netto inv.): 49,6 L
- Ekstern bredde (W): 737 mm
- Ekstern høyde (H): 356 mm
- Ekstern dybde (D): 321 mm
- Intern slot port bredde (SW): 35 mm
- Intern slot port høyde (SH): 318 mm
- Intern slot port lengde (SL): 681 mm
- Port forlenging lengde (EL): 343 mm
- Tuning frekvens (Fb): 30 Hz
- F3: 35 Hz
Kasse notater
* Kasse målene ovenfor er oppgitt i yttermål som antar bruk av 19 mm tykt materiale. Hvis du bruker 16 mm tykt materiale må du trekke fra 6,5 mm fra hver dimensjon. Ikke bruk materiale mindre enn 16 mm i tykkelse, da dette svekker stivheten i kassen.
* Alle kasse volum ovenfor er netto intern volum! Element fortrengning, port fortrengning og avstivnings forskyvninger må legges til for å få det endelige brutto indre volum. På kasse målene nevnt ovenfor er dette allerede tatt hensyn til.
* Vi anbefaler bruk av denne høyttaleren i et bi-forsterket system ved hjelp av høykvalitets satellitthøyttalere og en høy kvalitet forsterker. Vi anbefaler ikke bruk av denne subwoofer sammen med passivt delefilter (spole), da denne type filter vil påvirke ytelsen negativt.
* Alle spesifikasjoner kan endres uten varsel.
Sikkerhetsmelding.
Det er helt avgjørende at den ferdige basskassen er godt festet til bilen med skikkelige stålbolter (0,5 i diameter) og store stålskiver på begge sider av boltene. Dette vil redusere sannsynligheten for person skade ved kollisjon eller brå nedbremsing.
