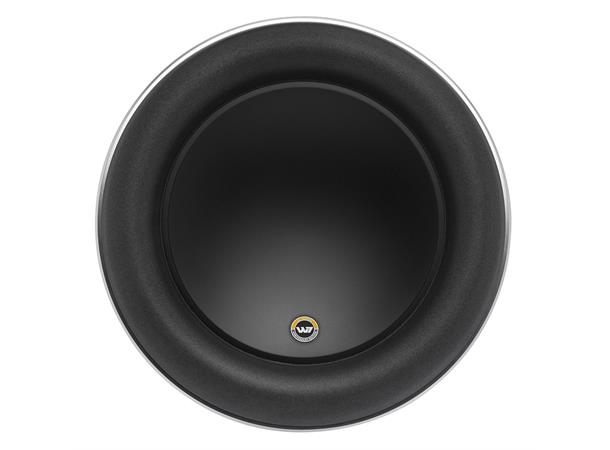

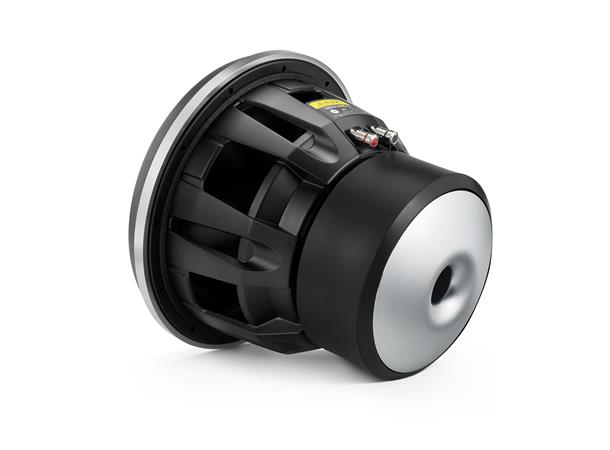

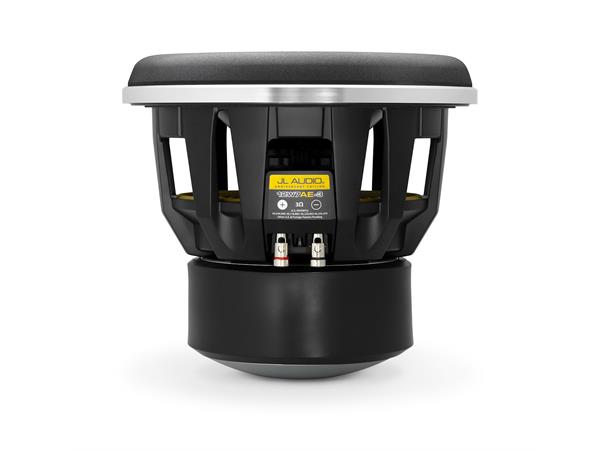

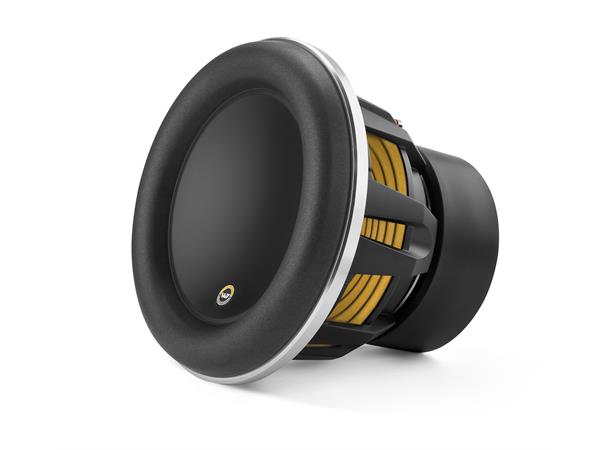

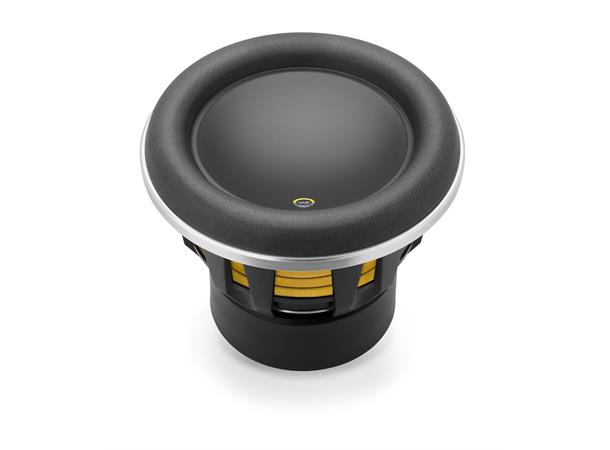

JL Audio 12W7AE-3 – 12-tommer subwoofer 1000W
12-tommernen for seriøse basselskere!
Med kombinasjonen av W7 sitt overlegene oppheng med ekstreme utsvings egenskaper og en gigantisk motor, ligger atl til rette for at 12W7AE-3 bassen skal kunne levere seriøse ytelse. Ved å levere nesten ubegrenset dynamikk, eksepsjonell balanse og førsteklasses lydkvalitet i verdens klassen, er disse basselementene i tillegg omtalt som «vanedannende», «forførende» og «subwoofer referansen» blant verdens tøffeste anmeldere!
Denne potente bassen trives med forsterkere som leverer mellom 400 – 1000 watt. Og er optimalisert for å spille i en 38,9liter lukket basskasse, eller en 49,6liter kasse med port.
W7AE (Anniversary Edition) bassene feirer 10års jubileum påW7 basselementene. Funksjonalitets messing er denne identisk til de originale W7 bassene, men er I tillegg utsmykket med:
- Satin-sort pulverlakkert sjassi
- Klar anodisert klemring for oppheng
- Membran med jubileums merke
- Jubileums terminal etikett
Generelle spesifikasjoner:
- Kontinuerlig effekt handtering (RMS): 1000 W
- Anbefalt forsterkere effek (RMS): 400 - 100 W
- Normal impedans (Znom): 3ohm
Fysisk spesifikasjoner:
- Nominell diameter: 300mm
- Samlet diameter (A): 318mm
- Diameter monteringshull (B): 267mm
- Dameter bolthull sirkel (C): 286mm
- Ytre diameter motor (D): 191mm
- Monteringsdybde (E): 241mm
- Element fortrengning: 4 Liter
- Netto vekt: 20,4kg
Parameter:
- Frilufts resonans (Fs) 27,2 Hz
- Elektronisk “Q” (Qes) 0,514
- Mekanisk “Q” (Qms) 7,807
- Totalt høyttaler “Q” (Qts) 0,482
- Equivalent Compliance (Vas) 2,33 cu ft / 66 L
- En-vei Lineært utsving (Xmax)* 1,15 in / 29 mm
- Referanse effektivitet (no): 0,25%
- Effektivitet (1 W / 1 m)** 86,2 dB SPL
- Effektivt stempel område (Sd) 84 sq in / 0.0542 sq m
- DC motstand (Re) 2,47 ohm
* Xmax spesifikasjonene er utledet via enveis talespole overheng metoden uten korreksjonsfaktorer brukt.
** Effektivitet (1 W / 1 m) er ikke en nøyaktig indikator på en subwoofer utgang evne og bør ikke brukes som en sammenligning med andre subwoofere å avgjøre hvilken som er "høyere".
Spesifikasjoner lukket kasse:
Tykkelse vegg: 19 mm
Tykkelse front baffel: 25 mm
Volum (netto inv.) 38.94 L
Ekstern bredde (W) 381 mm
Ekstern høyde (H) 381 mm
Ekstern dybde (D) 410 mm
F3 40.4 Hz
Fc 44.7 Hz
Qtc 0.791
Spesifikasjoner kasse med port:
Tykkelse vegg : 19 mm
Tykkelse front baffel : 25 mm
Volum (netto inv.): 49.6 L
Ekstern bredde (W) 578 mm
Ekstern Høyde (H) 381 mm
Ekstern dybde (D) 403 mm
Intern slot port bredde (SW) 48 mm
Intern slot port høyde (SH) 343 mm
Intern slot port lengde (SL) 629 mm
Port forlenging lengde (EL) 202 mm
Tuning frekvens (Fb) 36.7 Hz
F3 32.8 Hz
Kasse notater
Netto volumer gitt ovenfor inkluderer ikke luftmengden fortrengt av høyttaleren (Driver Displacement). Denne verdien må legges til nettet volumet sammen med forskyvning av eventuelle forsterkninger og / eller åpninger (om aktuelt) for å komme frem til en grov indre volum. Luften inne i en port er ikke en del av det effektive nettovolumet. Beregn porter som solid, ikke hule gjenstander.
OBS: W7 har magnet port for å fjerne varme og trykk fra innsiden av høyttaleren. Denne ventilen er plassert på baksiden av høyttaleren. En minsteavstand på 19 mm mellom baksiden av høyttaleren og enhver vegg i kassen for å gi sikre riktig funksjonalitet av ventilen.
Dimensjonene på kabinett oppgitt i eksempler ovenfor tar gjeldende notater i betraktning.
Sikkerhetsmelding.
Det er helt avgjørende at den ferdige basskassen er godt festet til bilen med skikkelige stålbolter (0,5 i diameter) og store stålskiver på begge sider av boltene. Dette vil redusere sannsynligheten for person skade ved kollisjon eller en brå nedbremsing.
