Kramer VM-1H4C

1:4 HDMI Twisted Pair Transmitter & Distribution Amplifier



Kramer DGKat™ Kabelanbefalinger

 Denne teknologen krever skjermet (STP/FTP) installasjonskabel med hele ledere (solid core)
Vanlige forhåndsregler ved bruk av signalkabler:

• Kablene bør ikke legges tett sammen med strømkabler.
• Pass på bøyradius og unngå kabelkveiler.
• Husk at patchpanel reduserer rekkevidden.
• Kvaliteten på termineringen er viktig ved høyfrekvente signaler.

Makslengder ved bruk av Kramer DGKat kabler.
Kramer uttaler seg kun om rekkevidde ved bruk av egne kabeltyper.

DGKat524     24 AWG        F/UTP           30 m ved 1080p
DGKat624     23 AWG        U/FTP           70 m ved 1080p


Makslengder ved bruk av andre kabler.
Det finnes veldig store variasjoner i markedet på kabeloppbygning og kvalitet så vi kan ikke garantere at disse tallene vil passe alle kabeltyper. Anbefalingene er basert på egne tester og tilbakemeldinger fra våre kunder.


Kabel            24 AWG        STP               30 m ved 1080p
Kabel            23 AWG        STP               40 m ved 1080p


Er du usikker på om kabelen du har er innenfor anbefalingene anbefaler vi et HDBase-T basert produkt. HDBase-T produktene takler 70 - 100 meter uten store krav til kabeltype. (Se alternativer)

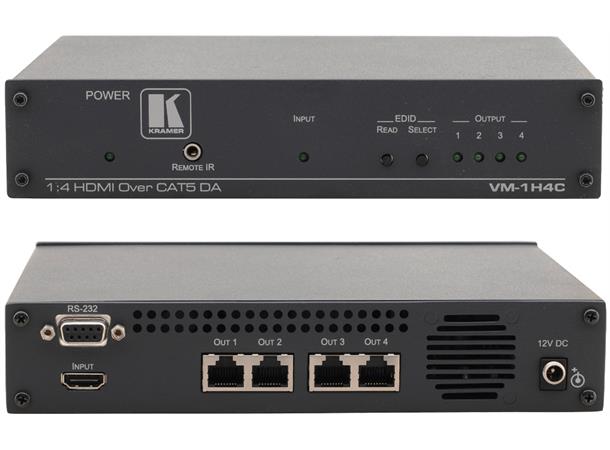

VM-1H4C er en distribusjonsforsterker av høy kvalitet for HDMI, RS-232 og IR-signaler over TP-kabel (twisted pair). Den henter og utligner inngangssignalet og distribuerer det til fire TP-utganger.

Maks. Datahastighet - Støtter opptil 4,95 Gbps (1,65 Gbps per grafisk kanal).HDTV kompatibel.
HDCP-kompatibel.
Inngang - 1 HDMI.
Utganger - 4 "twisted pair" på RJ-45 kontakter.
I-EDIDPro ™ Kramer Intelligent EDID Processing ™ - Intelligent EDID håndterings- og behandlingsalgoritme sikrer Plug and Play-operasjon for HDMI-systemer.
HDMI-støtte - Med x.v.Color ™ og ukomprimerte lydkanaler, Dolby TrueHD, DTS-HD.
3D-gjennombrudd.
Kramer Equalization & re-Klocking ™ Technology - gjenoppretter det digitale signalet for å reise lengre avstander.
Strømtilkobling - VM-1H4C gir strøm til de twisted pair mottakerne når de er innenfor 270ft (90m) av senderen.
Bruk bare skjermet kabel hvor begge ender av skjoldet er loddet til jord.
LED-indikatorer for aktiv inngang og utgang.
Serial Command Handling - Overfører serielle kommandoer gjennomsiktig via RS-232-porten og TP-koblingen.
Størrelse - Kompakt størrelse. 2 enheter kan være rackmontert side ved side i en 1U rackplass med en valgfri RK-1 adapter.
